Info

• Perçages rapides et précis
• Perçages dans toute forme d‘ouvrage
• Perçage sans prise de mesure ni marquage





Description

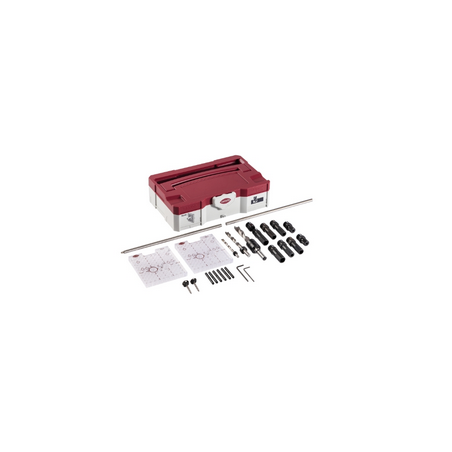

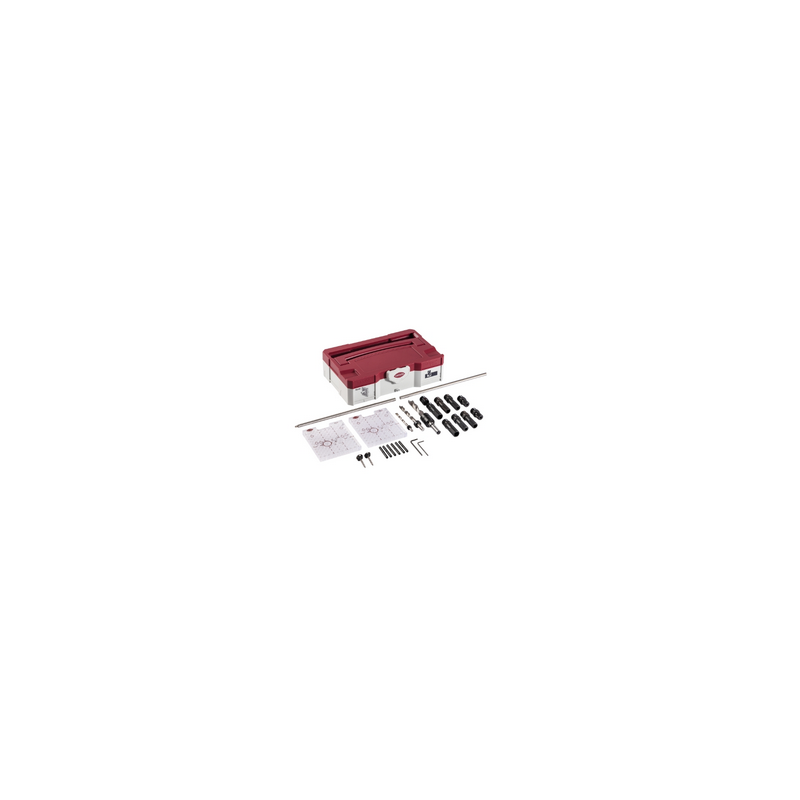

Rasto est un gabarit de perçage universel et un outil complémentaire pour Invis Mx et particulièrement employé pour une main courante. Le changement continuel des formes avec un gabarit standard rend le travail fastidieux. Rasto est donc l’outil idéal et offre une solution rapide sans mesure et marquage. Au moyen des trois goupilles de positionnement, lesquelles peuvent être fixées dans 180 trous, le gabarit de perçage peut s’adapter sur toutes les formes. Les perçages sont exacts, puisque la position des goupilles reste inchangée pour percer et travailler le second ouvrage.

Mode de fonctionnement

• Les trois goupilles de positionnement sont fixées dans les trous de 5mm de la plaque perforée, de sorte que, les deux grandes ouvertures se placent dans la position souhaitée.
• Visser la douille de perçage, p. ex. celle de 12 mm et percer le premier ouvrage
• Dévisser la douille de perçage et la revisser sur la seconde pièce à usiner
• Percer le second ouvrage, en gardant la position des goupilles inchangées.

Avantage

• Perçage rapide et précis
• Perçage dans toute forme d’ouvrage
• Perçage sans prise de mesure ni marquage
• Matériel transparent, permettant un alignement impeccable sur le tracé ou des ouvrages avec des surfaces irrégulières.
• Sans changement du régleur de profondeur avec le jonc d’arrêt Invis Mx
• Marquage pour perçage du millieu des panneaux de 16 et 19 mm - Marquage pour perçage de charnières
• Possiblité de fixer deux gabarits de perçage sur une barre de connexion de 8 mm

Utilisation

• 8, 10 à 12mm de perçage pour Invis Mx ou cheville
• 5mm de perçage dans une trame de 32mm pour poignées (cuisine) ou charnières
• Assemblage de mains courantes
• Assemblage des pieds de table
• Perçage au centre des pièces à fabriquer
• Perçage précis d’un trou de 5mm sur 12mm
