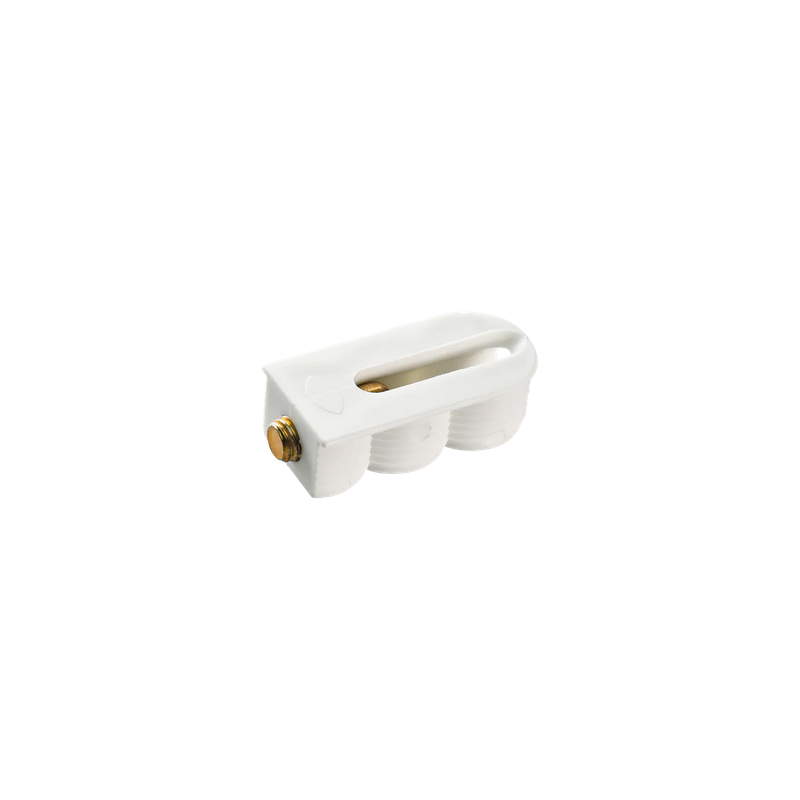

Cabineo 8 M6, 2000 pièces
186316
658,24 €
TTC
Cabineo 8 M6 Élément d’assemblage de meuble permettant la combinaison de différents matériaux et le couplage à un insert pour une résistance accrue
Élément d'assemblage de meuble avec vis métrique permettant un gain de temps
Pour l'assemblage de différents matériaux et une résistance accrue
Convient à toute machine CNC grâce à un usinage simple sur la surface
La suppression du perçage et de l'installation des tourillons entraîne un gain de temps
Idéal pour monter plusieurs fois des meubles sans diminuer la qualité d'assemblage
Description du produit
Cabineo 8 M6 est un élément d’assemblage de meuble monobloc nécessitant un perçage ou un fraisage et pour lequel seule la surface doit être usinée. Le perçage des chants pour installer un tourillon n’est plus requis. Grâce à cette caractéristique, l’usinage est possible sur toutes les machines CNC, y compris les machines 3 axes simples et les machines nesting. Le Cabineo monobloc peut être frappé dans le perçage ou le fraisage à l’atelier ou après le transport sur site. Lors de l’assemblage, la vis légèrement saillante et prémontée se positionne dans le trou opposé. À l’aide d’une visseuse sans fil et de l’embout Cabineo, la vis est vissée dans la pièce opposée et les pièces à usiner sont assemblées rapidement et solidement. Contrairement au Cabineo 12, le boîtier du Cabineo 8 M6 est doté d’une vis métrique M6 au lieu d’une vis à bois. L’élément d’assemblage CNC est idéal pour l’assemblage de matériaux à base de bois avec des matériaux tels que l’aluminium, l’acier ou le stratifié HPL. Il convient également aux meubles de qualité supérieure conçus pour être assemblés plusieurs fois sans usure. La vis métrique de l’élément d’assemblage s’ancre alors directement dans un filetage usiné dans le matériau. Une application typique est une étagère ouverte avec un cadre métallique et des tablettes en bois. Lorsque le filetage ne peut pas être usiné directement dans la pièce, un insert fileté Cabineo pressé dans le matériau offre une bonne solution de remplacement. Si un insert fileté continu Cabineo est installé dans un montant, des étagères avec Cabineo 8 M6 intégré peuvent y être fixées des deux côtés. Cela permet d'obtenir une force de serrage très élevée, une résistance accrue ainsi qu’un montage et un démontage répétés et sans usure des meubles. Comparé à l’élément d’assemblage à excentrique, le Cabineo se distingue par un usinage plus efficace, un montage plus rapide et une force de serrage élevée, et ce, sans l’utilisation supplémentaire de tourillons en bois. L’élément d’assemblage Cabineo offre des avantages considérables pour les opérations de fabrication, de transport et de montage. Il peut ainsi être monté dans les pièces à usiner dès le processus de production, sans risque de perte. Les pièces peuvent être empilées pour le transport en kit. Et ce, sans pièces saillantes susceptibles d’endommager les pièces à usiner. Il n’est pas non plus nécessaire de préparer un sachet d’éléments d’assemblage et de transporter ce dernier. Lors du montage final, aucune pièce d’assemblage détachée ne doit être montée. Selon la couleur du matériau utilisé, le boîtier noir ou blanc pourra être choisi. Si le Cabineo doit être caché, des capuchons de couleurs différentes sont disponibles.
Cabineo offre trois possibilités de montage :
Collerette en saillie de sorte que le bord fraisé soit recouvert et que l’élément d’assemblage dépasse légèrement
Collerette encastrée de sorte que l’élément d’assemblage affleure à la surface de la plaque
Collerette et capuchon encastrés de sorte que l’élément d’assemblage et son capuchon affleurent à la surface de la plaque
Applications :
Panneaux pour la construction générale de meubles et de caissons de mobilier
Éléments d’assemblage démontables entre différents matériaux
Placards/armoires encastrés ou dressings
Pour le transport de meubles hauts de cuisine démontés
Caissons de cuisines et étagères ouvertes
Meubles et présentoirs pour l’aménagement de magasins
Données techniques
Données
Tolérance de montage longitudinale ± 0.1 mm
Tolérance de montage radial ± 0 mm
Largeur minimale de la pièce 21 mm
Épaisseur minimale du matériau pour le fraisage des chants 12 mm
Épaisseur minimale du matériau pour le fraisage de surface 9 mm
Épaisseur minimale du matériau pour le fraisage des montants intermédiaires 16 mm
Taille (LxLxH) 33,8 x 10,8 x 16,5 mm
186316
