Clamex S-20, 1000 paires - Nouveauté Sept23

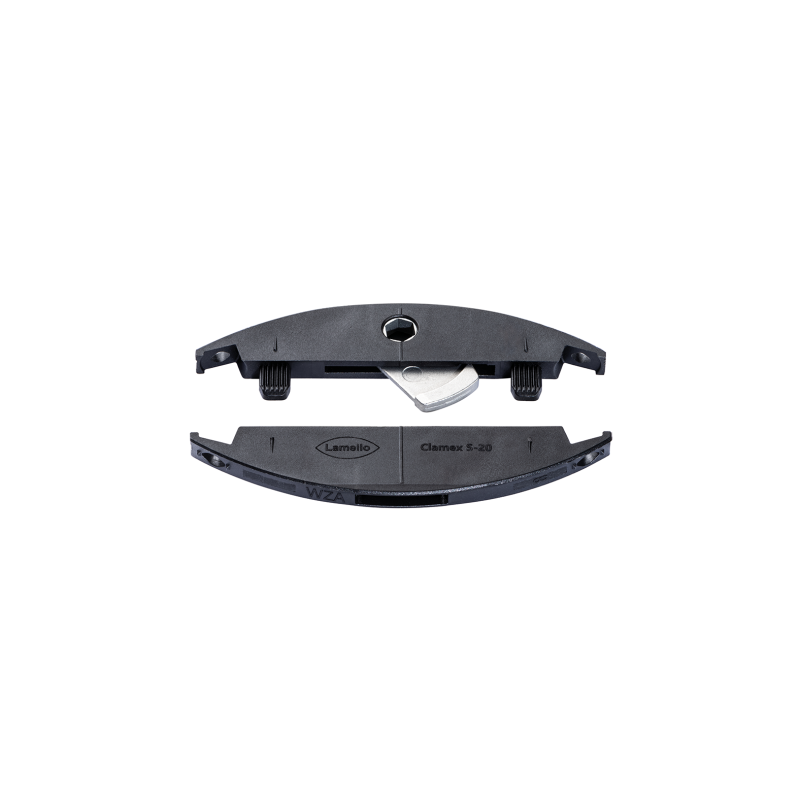

Clamex S-20 est un élément d’assemblage démontable pour le système Lamello. Il est destiné aux matériaux d’une épaisseur supérieure ou égale à 16 mm et est fixé dans la rainure à l’aide de vis.
Les rainures symétriques de 4 mm peuvent être réalisées avec n'importe quelle fraiseuse à rainurer.
Clamex S-20 est relié à la contre-pièce à l’aide d’un levier et présente donc une tolérance de montage latérale. Il s'utilise sans colle et permet des assemblages esthétiques sous tous les angles. Il est donc parfait pour les assemblages fixes ou démontables.

Fiches techniques

Dimensions (mm): 59 × 12 × 3.9 mm
Fraise: Ø 100 × 4 × 22 mm
Matériau d'élément: Plastique, renforcé de fibres de verre

Matériau du levier: Zinc moulé sous pression
Tolérance de montage: Longitudinale ± 1 mm / radial ± 0 mm
Résistance à la rupture (N)
MDF: 620 N

Résistance à la rupture (N)
Panneau d'aggloméré: 490 N
Résistance à la rupture (N)
Hêtre massif: 620

Documents techniques

Dépliant:Flyer Clamex S-20 (2 Mo)
Manuels:Mode d'emploi Clamex S-20 (2 Mo)
Videos:Clamex S20 Teaser (26 Mo)
Videos:Clamex S-20 Introvideo (189 Mo)
Dépliant:  Brochure système Lamello (8 Mo)
Catalogue:Catalogue Lamello (25 Mo)
