Description du produit

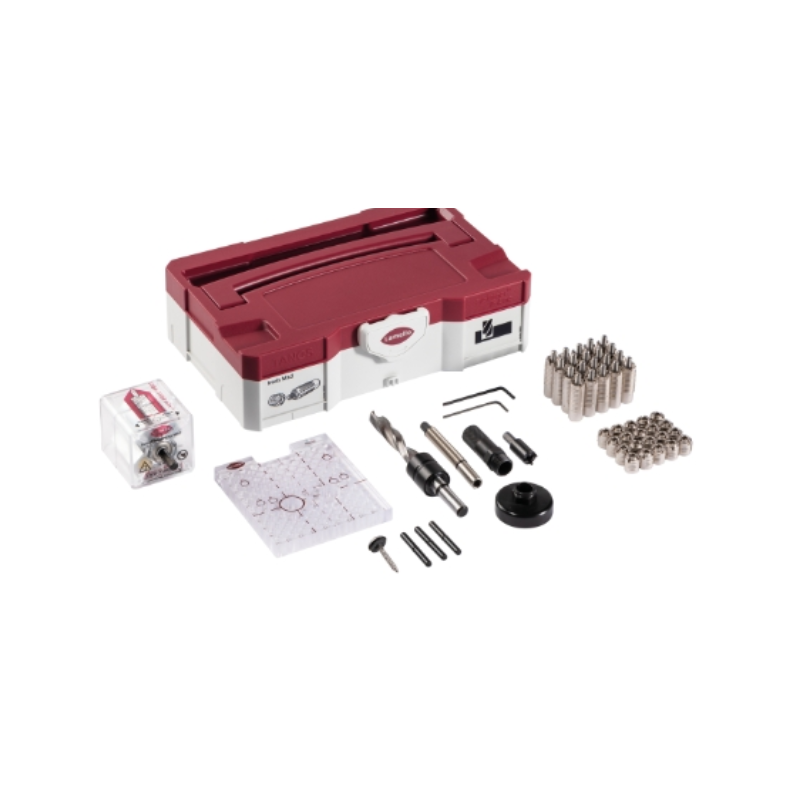

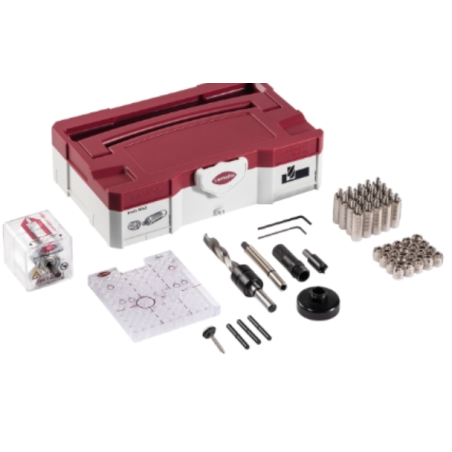

Invis Mx2 est un élément d’assemblage à entraînement magnétique unique qui répond aux exigences les plus élevées en matière d’esthétique, de stabilité et de productivité. Sans ouvertures visibles, Invis Mx2 est rapidement monté et démonté grâce à son entraînement magnétique. L’outil d’entraînement rotatif MiniMag entraîne la vis à l’intérieur de l’élément d’assemblage sans contact et de manière invisible. Le kit d’éléments d’assemblage nécessite deux perçages de Ø 12 mm dans les deux pièces à usiner pour la préparation. Pour ces perçages, il est possible d’utiliser une perceuse stationnaire, une machine CNC ou le gabarit de perçage Rasto fourni dans le kit de démarrage. Il est important que les perçages soient réalisés avec la précision nécessaire. Un gabarit de vissage est fourni pour le vissage vertical de l’écrou. L’élément d’assemblage Invis Mx2 se visse sans gabarit de vissage et s’aligne automatiquement à la verticale en raison de sa longueur. Le MiniMag et une visseuse sans fil permettent de fermer l’assemblage et d’appliquer une tension pouvant atteindre 250 kg par élément d’assemblage. Pour obtenir cette force de serrage élevée, les éléments d’assemblage à entraînement magnétique doivent être montés le plus près possible de la surface de la plaque. La distance entre le bord extérieur et le centre de l’élément d’assemblage ne doit pas dépasser 15 mm. L’élément d’assemblage démontable s’ouvre lorsque le sens de rotation de la visseuse sans fil est modifié. L’élément d’assemblage est idéal lorsque des serre-joints ou d’autres aides au serrage laissent des traces sur des composants protégés par un vernis ultrabrillant ou glissent sur des pièces moulées. Invis Mx2 est également utilisé pour fixer des trappes de visite ou pour visser de manière invisible la dernière pièce d’un grand meuble.

Applications :

• Éléments d’assemblage entièrement cachés et démontables
• Montage de pieds de table, de marches d’escaliers en bois ou de mains courantes
• Assemblages de pièces protégées par un vernis ultrabrillant ou moulées
• Pour le transport de meubles ou d’étagères de grande taille et démontés
• Mécanisme de sécurité invisible sur les vitrines ou les tiroirs
